Замена терморегулятора тёплого пола без вскрытия покрытия: как проверить совместимость старого датчика NTC

Терморегулятор обычно находится на виду и меняется сравнительно легко, а датчик температуры пола спрятан в конструкции пола. Именно поэтому простая на первый взгляд замена старого регулятора на современную Wi-Fi-модель иногда заканчивается странным поведением: пол перегревается, отключается раньше времени, показывает явно неверную температуру или сообщает об ошибке датчика. В большинстве таких случаев проблема не в нагревательном кабеле и не в мощности нового прибора, а в том, что старый напольный датчик и новый терморегулятор «разговаривают» на разных электрических характеристиках. Мы разберём, как проверить совместимость до покупки, какие измерения действительно полезны и когда можно сохранить старый датчик, не вскрывая плитку или стяжку.

Оглавление

Почему одинаковые на вид датчики могут быть несовместимы
Что выяснить до покупки нового терморегулятора
Как корректно проверить сопротивление датчика
Как проявляется несовместимость
Когда датчик лучше заменить
Как выбирать новый регулятор
FAQ

Почему одинаковые на вид датчики могут быть несовместимы

В электрических тёплых полах широко применяются терморезистивные датчики NTC: при повышении температуры их сопротивление уменьшается, а электроника терморегулятора переводит это сопротивление в значение температуры. Для пользователя два таких датчика могут выглядеть совершенно одинаково: небольшой герметичный наконечник и двухжильный провод. Но номинальное сопротивление и температурная характеристика у разных исполнений могут отличаться. Поэтому новый регулятор должен быть рассчитан именно на характеристику подключённого датчика, иначе он будет получать электрически корректный сигнал, но интерпретировать его как другую температуру.

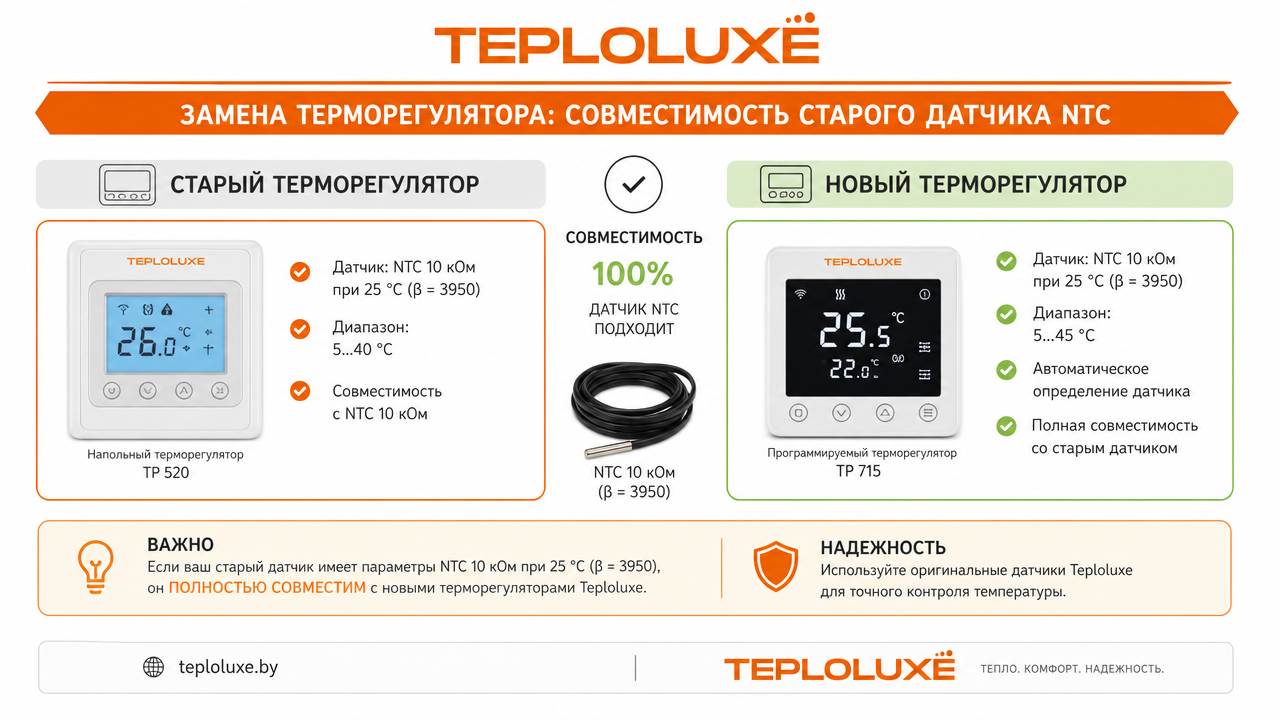

Хороший пример — терморегулятор Теплолюкс Pontus Wi-Fi: в его актуальных характеристиках для выносного датчика пола указан NTC 10 кОм. Это означает, что при замене старого прибора нельзя ориентироваться только на наличие двух проводов или на то, что прежний датчик тоже назывался NTC. Нужно установить его номинал и, по возможности, температурную характеристику по паспорту старого регулятора или самого датчика. Если документации нет, измерение сопротивления поможет сузить варианты, но одно число само по себе ещё не доказывает полную совместимость.

На профильных форумах по электромонтажу регулярно встречается один и тот же сценарий: владелец меняет регулятор, оставляет старый датчик в полу, а затем получает заметную разницу между фактической температурой покрытия и показаниями прибора. Иногда система продолжает работать, но уставку приходится выставлять «не по градусам», а опытным путём. Такой компромисс нельзя считать правильной настройкой, особенно под покрытиями, для которых ограничение температуры поверхности важно. Задача терморегулятора состоит не просто во включении реле, а в предсказуемом удержании заданного режима.

Что выяснить до покупки нового терморегулятора

Перед демонтажом старого прибора сфотографируйте схему подключения, маркировку модели и клеммы, к которым приходит датчик пола. Затем найдите паспорт прежнего терморегулятора и проверьте тип выносного датчика: производитель может указывать NTC и номинальное сопротивление при контрольной температуре. Отдельно стоит проверить максимальную нагрузку регулятора и мощность подключённого тёплого пола. В разделе терморегуляторов Теплолюкс можно подобрать модели с разными способами управления, но электрические параметры конкретной системы всё равно должны быть сверены до подключения.

Если паспорт старого прибора потерян, полезно выписать четыре факта: сопротивление датчика при примерно известной комнатной температуре, сопротивление нагревательной секции, мощность тёплого пола и наличие защитного проводника. Эти данные позволяют отделить вопрос управления от вопроса исправности нагревательного контура. Сам терморегулятор следует менять при полностью отключённом питании, а подключение к сети должен выполнять квалифицированный электрик. Это особенно важно в санузлах и других помещениях, где требования к защитному отключению и заземлению критичны.

Ещё одна деталь, которую часто обнаруживают слишком поздно, — способ прокладки датчика. Правильная конструкция предполагает, что чувствительный элемент находится в защитной монтажной трубке, а трубка позволяет при необходимости извлечь датчик и поставить новый. В инструкциях к нагревательным системам Теплолюкс датчик располагают в полу между витками кабеля, чтобы он измерял температуру зоны обогрева, а не нагревался непосредственно от одного витка. Если при ремонте трубку перегнули, залили раствором или зажали, замена датчика может оказаться невозможной без локального доступа к полу.

Минимальный чек-лист перед заменой

Как корректно проверить сопротивление датчика

Для первичной проверки нужен мультиметр в режиме измерения сопротивления. Питание терморегулятора отключают, провода датчика отсоединяют от клемм и измеряют сопротивление непосредственно между двумя жилами датчика. Важно одновременно оценить температуру пола или хотя бы температуру помещения, потому что NTC меняет сопротивление вместе с температурой. Записать «датчик показывает 9,6 кОм» без указания условий менее полезно, чем «9,6 кОм при приблизительно 25 °C».

Одно измерение отвечает прежде всего на вопрос, жив ли датчик электрически. Бесконечно большое сопротивление обычно указывает на обрыв цепи, а значение, близкое к нулю, — на короткое замыкание или серьёзную неисправность. Но промежуточное правдоподобное значение не гарантирует, что характеристика совпадает с той, которую ожидает новый прибор. У разных NTC может быть одинаковый порядок сопротивления в одной точке и заметно различаться поведение при нагреве.

Если нужно проверить характеристику глубже, сопротивление можно повторно измерить после естественного изменения температуры пола и сравнить оба результата с таблицей производителя. Нагревать датчик зажигалкой, строительным феном или погружать непредназначенный для этого элемент в горячую воду не нужно: так легко получить неизвестную температуру и повредить изделие. Намного надёжнее использовать паспортные данные и контролируемые условия. Если происхождение датчика неизвестно и отклонение показаний нового регулятора существенно, правильнее заменить датчик или подобрать совместимый регулятор.

Как проявляется несовместимость после установки

Самый очевидный признак — температура на дисплее не соответствует реальному ощущению и показанию независимого термометра на поверхности. Например, регулятор считает пол уже горячим и рано отключает нагрев либо, наоборот, продолжает греть при достижении комфортной температуры. Второй признак — уставка, которая работала много лет, после замены устройства внезапно требует большой коррекции. Третий — ошибка датчика сразу после включения, если измеренное сопротивление выходит за допустимый диапазон электроники.

Не стоит путать несовместимость с неправильным расположением самого датчика. Если чувствительный элемент оказался слишком близко к нагревательному кабелю, он будет быстрее набирать температуру и отключать систему раньше, чем прогреется вся поверхность. Если датчик находится слишком далеко от обогреваемой зоны, реакция может быть запаздывающей. А если датчик вместе с силовыми проводами был помещён в одну неподходящую трубку или расположен в зоне с локальным тепловым влиянием, показания могут быть нестабильными даже при правильном номинале.

Есть и четвёртая причина, которую необходимо исключить: повреждение нагревательного кабеля или соединения. Если пол вообще перестал нагреваться, нельзя автоматически обвинять датчик. Сначала проверяют питание, выход терморегулятора, сопротивление нагревательной секции и целостность защитных соединений по инструкции конкретной системы. Отдельная статья о диагностике и локальном ремонте тёплого пола полезна именно тогда, когда проблема выходит за рамки управления температурой.

Когда старый датчик можно оставить, а когда лучше заменить

Старый датчик имеет смысл сохранять, если его тип подтверждён документацией, сопротивление соответствует ожидаемому диапазону, провод и чувствительный элемент исправны, а новый регулятор поддерживает эту характеристику. Такой вариант особенно ценен в давно отремонтированной ванной или кухне, где плитку вскрывать не хочется. Если датчик уложен в исправной монтажной трубке, его замена обычно значительно проще, чем предполагают владельцы. Иногда достаточно аккуратно вытянуть старый элемент за кабель и протянуть новый по той же трубке.

Замена предпочтительна, когда маркировка неизвестна, показания плавают, сопротивление не соответствует ожидаемому, провод повреждён или новый регулятор рассчитан на другой тип NTC. То же относится к случаям, когда старый датчик несколько раз работал на границе неисправности и уже становился причиной ошибок. Новый датчик, поставляемый или рекомендованный производителем регулятора, снимает один из главных источников неопределённости. Для нового ремонта мы всегда советуем уделить монтажной трубке столько же внимания, сколько и нагревательному элементу, потому что именно она делает будущий сервис дешёвым и аккуратным.

Существуют нештатные способы «подогнать» сопротивление дополнительными резисторами, но для бытовой системы обогрева пола мы не рекомендуем превращать управление температурой в экспериментальную схему. Дополнительный резистор может скорректировать одну точку, но не обязательно исправит всю температурную кривую NTC. В результате показания в районе 20 °C будут выглядеть правдоподобно, а при 30–35 °C ошибка снова станет заметной. Для системы, которая годами работает под финишным покрытием, предсказуемость важнее экономии на одном датчике.

Как выбрать новый терморегулятор, чтобы не возвращаться к ремонту через год

Начните не с Wi-Fi и дизайна экрана, а с электрической совместимости: тип датчика, максимальный ток нагрузки, напряжение питания и схема подключения. Затем решите, нужен ли контроль только по полу, только по воздуху или комбинированный режим. Например, Pontus Wi-Fi имеет встроенный датчик воздуха и выносной NTC-датчик пола, а управление доступно через приложение. Для помещения, где тёплый пол используется ради комфортной поверхности, ограничение по датчику пола обычно важнее красивого графика комнатной температуры.

Если тёплый пол работает как дополнительный источник тепла, программирование по времени помогает не держать поверхность нагретой тогда, когда помещение пустует. При этом нельзя обещать одинаковую экономию всем пользователям: расход зависит от теплопотерь, мощности системы, покрытия, температуры основания и режима эксплуатации. Wi-Fi сам по себе не уменьшает физические теплопотери, но упрощает дисциплину управления. Именно поэтому разумная модернизация — это сочетание совместимого датчика, корректной уставки и расписания, а не просто замена механического колёсика на приложение.

Перед покупкой сделайте фотографию старого подключения и сообщите специалисту модель прежнего регулятора, измеренное сопротивление датчика и мощность пола. По этим данным гораздо проще подобрать замену без лишнего демонтажа. Если данных нет, безопаснее заранее предусмотреть замену выносного датчика через трубку. Такой подход занимает немного времени до покупки, но защищает от ситуации, когда новый прибор уже установлен, а температура на экране не имеет отношения к реальной температуре пола.

Короткая памятка владельцу

• Не выбирайте новый регулятор только по внешнему виду и размеру подрозетника.
• Сверяйте тип NTC и его номинальное сопротивление с паспортом нового устройства.
• Измеряйте сопротивление старого датчика только при отключённом питании и фиксируйте температуру в момент измерения.
• Не считайте одно совпавшее значение сопротивления доказательством полной температурной совместимости.
• Если датчик доступен в монтажной трубке, предпочтительнее установить рекомендованный новый датчик.

Правильно выполненная замена терморегулятора обычно не требует вскрывать готовый пол. Главная задача — не потерять информацию о старом датчике и не делать предположений там, где можно измерить или свериться с паспортом. Если система Теплолюкс уже уложена и вы хотите перейти на современное управление, мы поможем проверить исходные параметры и подобрать подходящий терморегулятор без ненужного вмешательства в отделку. В результате модернизация остаётся именно модернизацией, а не превращается в новый ремонт.

Практический пример: старому тёплому полу десять лет, а модель датчика неизвестна

Представим типичную квартиру: плитка целая, нагревательный кабель работает, старый механический регулятор начал нестабильно включаться, а документов после ремонта не сохранилось. В такой ситуации не нужно начинать с демонтажа пола. Сначала обесточивают линию, фотографируют существующую схему и измеряют сопротивление выносного датчика при известной комнатной температуре. Параллельно измеряют сопротивление нагревательной секции и убеждаются, что проблема действительно относится к управлению, а не к самому кабелю.

Далее по маркировке старого терморегулятора пытаются найти его техническую документацию и определить тип датчика. Если паспорт подтверждает NTC 10 кОм и измеренное значение выглядит корректно для текущей температуры, круг подходящих новых регуляторов становится значительно уже. Но окончательное решение всё равно принимают по документации нового прибора, потому что одинаковый номинал не гарантирует полностью совпадающую температурную кривую. Если старый датчик легко выходит из монтажной трубки, чаще всего разумнее использовать новый датчик из совместимой системы и убрать неопределённость.

Если датчик не извлекается, не стоит сразу тянуть его с усилием. Сначала проверяют, не зажата ли трубка за регулятором, нет ли доступного поворота и не мешает ли заглушка или соединение. Сильное натяжение способно оборвать провод внутри трубки и усложнить дальнейшую диагностику. В сложной ситуации электрик оценивает, можно ли сохранить старый датчик, использовать режим по воздуху там, где это допустимо, или требуется локальный ремонт трассы датчика.

Что передать специалисту, чтобы подбор прошёл быстрее

Такой набор данных полезнее фразы «нужен любой Wi-Fi-регулятор». Он позволяет подобрать устройство под существующую систему и заранее понять, потребуется ли новый датчик. Для владельца это означает меньше сюрпризов в день монтажа. Для специалиста — возможность подготовить совместимое оборудование до выезда, а не экспериментировать на объекте.

FAQ: частые вопросы о датчиках и замене терморегулятора

Можно ли подключить старый датчик пола к новому терморегулятору?

Можно, если новый прибор поддерживает электрическую характеристику старого датчика. Проверять нужно не только наличие двух проводов, но и тип NTC, номинальное сопротивление и документацию производителя. Если характеристика неизвестна, измерение мультиметром помогает диагностике, но не даёт стопроцентной гарантии совместимости. При доступной монтажной трубке надёжнее заменить датчик на рекомендованный для нового регулятора.

Почему новый терморегулятор показывает неправильную температуру?

Причиной может быть несовместимый тип NTC, неверное расположение датчика, повреждение кабеля датчика или неправильная настройка режима контроля. Сначала сравнивают показания с независимым измерением и сверяют сопротивление датчика со спецификацией. Затем проверяют, выбран ли в меню прибора правильный тип контроля температуры. Если отклонение сохраняется, систему должен проверить специалист.

Можно ли определить тип датчика только мультиметром?

Мультиметр позволяет измерить сопротивление и увидеть его изменение с температурой. Этого достаточно, чтобы обнаружить обрыв, короткое замыкание и иногда предположить номинал NTC. Но для уверенной совместимости нужна температурная характеристика или подтверждение производителя, потому что разные датчики могут совпадать в одной точке и расходиться в другой. Поэтому паспорт старого оборудования остаётся самым ценным источником.

Нужно ли вскрывать плитку, если датчик неисправен?

Не обязательно. Если датчик был правильно установлен в монтажной трубке и трубка не пережата, его можно заменить через место установки терморегулятора. Именно ради такого обслуживания датчик и прокладывают в защитной трубке. Вскрытие покрытия становится вероятным только тогда, когда датчик замурован без возможности извлечения или трубка повреждена.

Подходит ли Pontus Wi-Fi для старого тёплого пола?

Сам нагревательный контур может быть совместим, если его мощность и электрическая схема соответствуют параметрам регулятора. Для датчика пола необходимо отдельно проверить совместимость: в актуальных характеристиках Pontus Wi-Fi указан NTC 10 кОм. Если старый датчик другой характеристики, его лучше заменить на рекомендованный. Окончательное подключение выполняют по паспорту конкретного прибора.
