Зимнее бетонирование опасно не самим морозом как таковым, а тем, что низкая температура резко меняет условия твердения бетона. Набор прочности связан с гидратацией цемента — химическими реакциями, для которых нужна вода и подходящий температурный режим. Если свежеуложенная смесь переохлаждается и вода начинает замерзать до достижения необходимой прочности, нормальное твердение нарушается. Поэтому зимой бетон нельзя просто залить по летней технологии и надеяться, что весной конструкция “дойдёт сама”.
На практике зимние работы строятся вокруг управления температурой: применяют утепление, метод термоса, противоморозные добавки, тепляки, электротермообработку и комбинации этих способов. Один из удобных вариантов для монолитных конструкций — нагревательный кабель, который раскладывается до бетонирования, затем оказывается внутри массива и передаёт тепло непосредственно конструкции. Для этой задачи мы используем специализированные решения, а не обычный кабель для тёплого пола или саморегулирующуюся ленту для труб.
Отдельно разберём популярный вопрос про “кабель или ленту”. В разделе архитектурно-промышленного обогрева действительно есть разные типы нагревательных кабелей и саморегулирующихся лент, но назначение у них различается. Для непосредственной закладки в бетон предназначена кабельная секция 40КДБС. Саморегулирующуюся промышленную ленту нельзя автоматически считать заменой КДБС и замуровывать в бетон, если такой способ прямо не предусмотрен её паспортом.
Ниже разберём, как работает кабельный прогрев, почему количество метров нельзя выбирать “на глаз”, как строится питание нескольких секций, зачем контролировать температуру бетона, почему опасно включать незалитый кабель и какие данные нужно сохранить после монтажа. Для подбора оборудования используйте раздел прогрев бетона в зимнее время.
После затворения бетонная смесь не просто “высыхает”. Цемент вступает в реакцию с водой, формируется цементный камень и постепенно растёт прочность конструкции. Скорость этих процессов сильно зависит от температуры. При охлаждении реакции замедляются, а замерзание свободной воды на ранней стадии создаёт уже принципиально другой режим, которого нормальная технология бетонирования старается не допускать.
Поэтому понятие зимнего бетонирования включает не только температуру воздуха в момент заливки. Нужно учитывать температуру самой смеси, основания, арматуры, опалубки, скорость охлаждения поверхности, ветер, размеры конструкции и способность массива сохранять собственное тепло. Массивный фундамент и тонкая железобетонная стена при одинаковой погоде ведут себя совершенно по-разному.
Чем выше отношение охлаждаемой поверхности к объёму конструкции, тем быстрее она теряет тепло. Толстая плита или массивный фундамент способны дольше использовать собственное тепло гидратации, а тонкие элементы охлаждаются значительно быстрее. Поэтому универсальной нормы “столько-то метров кабеля на один куб бетона” без дополнительных условий быть не может.
Правильная технология должна обеспечить бетону предусмотренный проектом температурно-влажностный режим до достижения требуемой прочности. Именно поэтому для серьёзного объекта прогрев рассчитывается в составе технологической карты или ППР. В ней задают способ выдерживания, теплоизоляцию, точки температурного контроля, продолжительность режима и электрическую часть.
Электрический кабель — не единственный способ зимнего выдерживания. Для массивных конструкций может быть эффективен метод термоса, когда используется начальное тепло бетонной смеси и тепло гидратации, а потери ограничиваются утеплением. В других условиях применяют противоморозные добавки, тепляки с подогревом воздуха, термоактивную опалубку, электродный прогрев или встроенные электронагреватели.
На практике методы часто комбинируются. Например, внутри конструкции работает греющий кабель, а верхняя открытая поверхность закрывается теплоизоляционными матами. Это рациональнее, чем пытаться компенсировать огромные потери тепла только увеличением электрической мощности. Чем меньше энергии конструкция отдаёт окружающей среде, тем легче поддерживать требуемый режим.
Выбор способа зависит от геометрии объекта. Для монолитной плиты кабель удобно распределить по площади. В стене нужно учитывать высоту, арматурный каркас и теплоотдачу через опалубку. Для массивного фундамента может оказаться выгодным сочетание предварительно подготовленной смеси, утепления и умеренного электрического подогрева.
Поэтому мы не начинаем подбор с вопроса “сколько купить КДБС”. Сначала определяем конструкцию, объём бетона, открытые поверхности, минимальную расчётную температуру наружного воздуха, требуемый режим и доступную электрическую мощность. Только после этого выбирается количество и длина секций.
В строительных запросах словом “лента” называют разные изделия — от саморегулирующегося греющего кабеля плоского профиля до внешних нагревательных матов и элементов термоактивной опалубки. Из-за этого легко сделать неправильный вывод, что любую промышленную нагревательную ленту можно закрепить на арматуре и залить бетоном. Это не так: допустимый способ монтажа определяется паспортом конкретного изделия.
Специализированный 40КДБС имеет однозначное назначение: прогрев монолитного бетона и железобетона, причём производитель прямо указывает, что секция предназначена только для прокладки в бетон и не предназначена для открытой установки. Она становится фактически частью монолитной конструкции и работает в условиях, для которых рассчитана её оболочка, линейная мощность и конструкция муфт.
Саморегулирующиеся ленты, представленные в промышленном направлении, решают другие задачи: обогрев трубопроводов, резервуаров, технологического оборудования и поддержание температуры. Их преимущество — способность менять тепловыделение по длине в зависимости от температуры. Но само наличие такого свойства не означает разрешения на замоноличивание.
Поэтому выбор выглядит проще, чем кажется. Если нужно прогреть свежий монолит изнутри — используем специализированный кабель для бетона. Если требуется внешнее поверхностное тепло, термоактивная опалубка или другой метод — оборудование подбирается именно под эту схему. Самостоятельно менять назначение нагревательной ленты мы не рекомендуем.

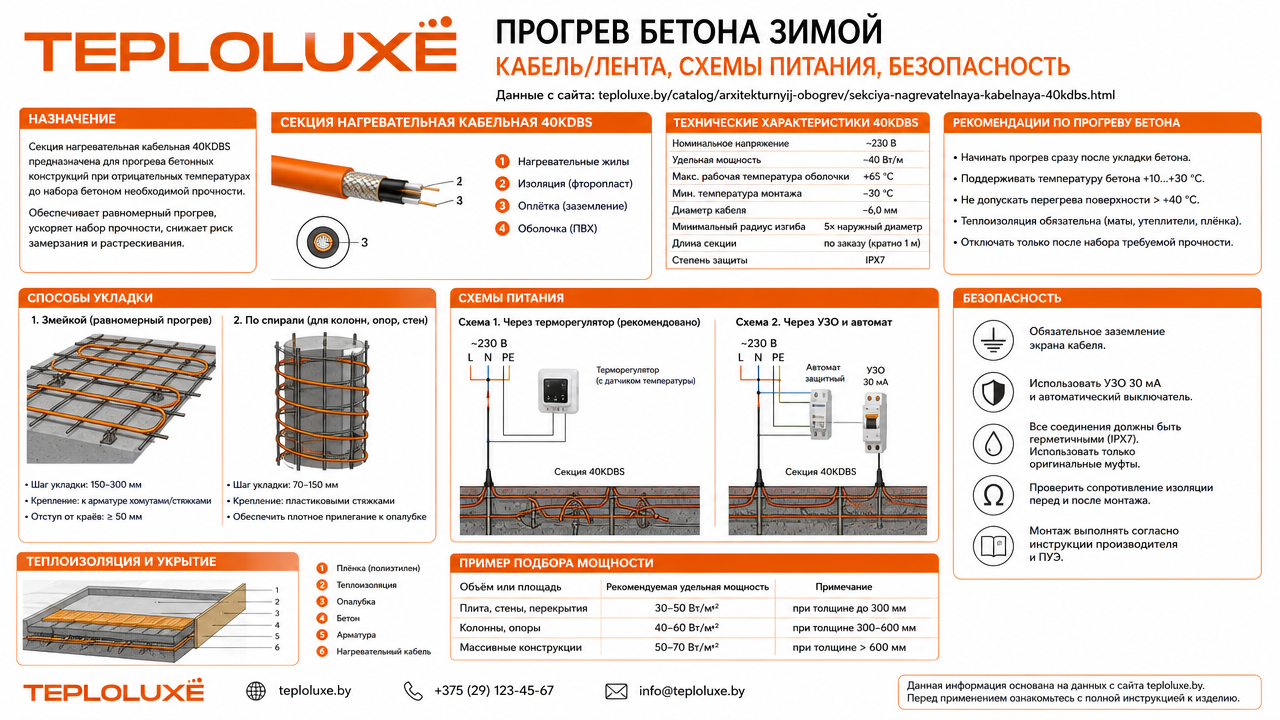

40КДБС — двухжильная нагревательная секция на основе резистивного кабеля. Она включает нагревательную часть, соединительную и концевую муфты и установочный провод для подключения питания. Экран выводится отдельной жёлто-зелёной жилой и используется для защитного заземления.
Номинальная линейная мощность составляет 40 Вт/м, питание — 220–240 В переменного тока. Степень защиты секции IP67, минимальная температура монтажа указана до -30 °C, а максимальная рабочая температура — +70 °C. Диаметр нагревательного кабеля составляет примерно 5–7 мм.
Очень важный параметр — минимальное расстояние между соседними нитками: 70 мм. Это ограничение нельзя уменьшать ради того, чтобы “куда-нибудь уложить остаток секции”. Кабель является готовым изделием определённой длины и мощности; перед монтажом нужно подобрать такую секцию, которая нормально размещается в конструкции.
Включать смотанный кабель нельзя даже ненадолго. В бухте тепло не может нормально рассеиваться, соседние витки дополнительно нагревают друг друга, поэтому температура может быстро выйти за допустимый режим. Нормальное рабочее состояние КДБС — кабель разложен по рассчитанной схеме, зафиксирован и окружён бетоном.
Упрощённая идея расчёта выглядит так: сначала определяется необходимая тепловая мощность для всей конструкции, затем по линейной мощности 40 Вт/м определяется требуемая суммарная длина нагревательных секций. Но сама требуемая мощность зависит от слишком большого количества параметров, чтобы назначать её одной цифрой “на куб”.
Нужно учитывать температуру наружного воздуха, размеры и модуль поверхности конструкции, температуру смеси перед укладкой, материал опалубки, утепление, ветер, продолжительность прогрева, характеристики бетона и требуемый график набора прочности. При одинаковом объёме тонкая стенка и массивная плита потребуют разной тепловой стратегии.
Поэтому мощность прогрева задаётся расчётом в технологической карте. Кабель подбирается уже как исполнительный элемент этого расчёта. Если предварительно выяснилось, что конструкция требует, например, несколько киловатт, из готового типоразмерного ряда выбирается комбинация секций, которую реально разместить в арматурном каркасе с соблюдением минимального шага.
Важен и электрический ввод объекта. Можно идеально рассчитать тепло, но получить проект, для которого стройплощадка не располагает нужной электрической мощностью. Поэтому теплотехнический и электрический расчёты мы рассматриваем одновременно, до заливки бетона.
| Секция | Длина нагревательной части | Номинальная мощность | Практический смысл |
|---|---|---|---|
| 40КДБС-5 | 5 м | 200 Вт | Небольшие локальные участки |
| 40КДБС-10 | 10 м | 400 Вт | Небольшие элементы конструкции |
| 40КДБС-20 | 20 м | 800 Вт | Отдельные локальные зоны |
| 40КДБС-35 | 35 м | 1400 Вт | Средняя по длине секция |
| 40КДБС-53 | 53 м | 2120 Вт | Более крупный участок монолита |
| 40КДБС-78 | 78 м | 3120 Вт | Высокая нагрузка отдельной секции |
| 40КДБС-97 | 97 м | 3880 Вт | Требует внимательного расчёта электрической линии |
| 40КДБС-145 | 145 м | 5800 Вт | Крупная секция с существенной электрической нагрузкой |
Таблица хорошо показывает, почему слово “работает от 220 В” нельзя воспринимать как “подключается в любую розетку”. Старшие секции имеют мощность в несколько киловатт. Для них рассчитываются линия, коммутационная аппаратура, защитные устройства и сечение проводников.
На крупной заливке используется несколько секций. Их количество определяется не только суммарными киловаттами, но и геометрией конструкции. Иногда удобнее несколько более коротких секций, которые равномерно распределяются по отдельным участкам, чем одна длинная линия, которую сложно уложить без нарушения шага.
КДБС раскладывается по заранее подготовленной схеме и фиксируется так, чтобы положение не изменилось при бетонировании. Оболочка не должна повреждаться крепежом, арматурой, инструментом или людьми, работающими внутри опалубки. Нельзя натягивать кабель с усилием и использовать его как монтажный шнур.
Соседние нитки располагаются не ближе 70 мм друг к другу. Пересечения кабеля запрещены. В точке пересечения две нагревательные линии оказываются слишком близко, теплоотдача изменяется и возникает риск локального перегрева.
Одна секция не должна проходить через несколько частей конструкции с существенно различающимися условиями теплоотдачи. Например, не стоит одной и той же секцией пытаться одновременно греть тонкий выступающий элемент и массивный блок, если их тепловой режим различается. Производитель отдельно запрещает использование одной секции для объектов с разными условиями теплоотдачи.
Муфты и установочные провода также размещаются по проектной схеме. Концы питания выводятся в заранее выбранное место, где после бетонирования к ним сохраняется безопасный доступ. Все секции маркируются, чтобы в электрическом шкафу было понятно, какой кабель относится к какой зоне монолита.
Самая простая ситуация — одна секция на небольшой конструкции. КДБС подключается к сети 220–240 В через рассчитанную защитную и коммутационную аппаратуру. Экран кабеля обязательно соединяется с защитным заземлением. Даже такая схема должна выполняться квалифицированным электриком, потому что оборудование работает на стройплощадке рядом со свежим бетоном, металлом и влагой.
Номинал защитного аппарата выбирается не “по названию кабеля”, а по фактической мощности секции, току, сечению питающей линии и условиям прокладки. Для предварительной оценки электрической части можно использовать расчёт автоматического выключателя, но окончательный выбор должен выполнять специалист.
Для плиты, стены или фундамента часто требуется несколько независимых секций. Они распределяются по конструкции и электрически подключаются отдельными ветвями по схеме проекта. Нагревательные секции не превращают в одну длинную последовательную цепь.
Такое разделение удобно и для эксплуатации. Можно измерить ток каждой линии, понять, работает ли конкретная секция, отключить неисправную ветвь и вести температурный контроль по зонам. При правильной маркировке щит становится понятным даже для специалиста, который не участвовал в первоначальном монтаже.
При большой суммарной мощности секции распределяются между электрическими линиями и, при трёхфазном электроснабжении объекта, нагрузка должна проектно распределяться по фазам. Это уже не бытовая схема подключения, а полноценная временная силовая установка строительной площадки.
В электрическом шкафу предусматривается коммутация групп, защита, заземление и возможность безопасного отключения. Силовая схема должна соответствовать проекту, а не собираться непосредственно в день заливки из того оборудования, которое оказалось под рукой.
Одно из практических преимуществ 40КДБС — номинальное питание 220–240 В. Секция не требует обязательного использования мощного понижающего трансформатора только для получения рабочего напряжения нагревателя. Это отличает её, например, от некоторых технологий электропрогрева, где применяется специализированное низковольтное оборудование.
Однако отсутствие понижающего трансформатора не означает упрощение требований к безопасности. Наоборот, внутри монолитной конструкции находится электрический нагреватель, питаемый сетевым напряжением. Именно поэтому экран должен быть заземлён, требуется защитный отключающий аппарат, а монтаж и подключение должен выполнять специалист.
Для крупных секций особенно важно заранее проверить доступную мощность. 40КДБС-145 имеет номинальную мощность 5,8 кВт — одна такая линия уже представляет собой заметную нагрузку. Несколько секций быстро превращают прогрев в один из крупнейших потребителей электроэнергии на строительной площадке.
Электрический прогрев не должен работать по принципу “включили вечером — выключили через три дня”. Температура является технологическим параметром, по которому оценивается режим твердения. Контроль ведётся в характерных точках, включая потенциально наиболее холодные и наиболее тёплые участки конструкции.
На серьёзном объекте места измерений закладываются в технологическую карту. Это позволяет увидеть не только среднюю температуру, но и неравномерность прогрева. Если центральная часть массива уже тёплая, а край быстро охлаждается через опалубку, одно измерение в центре даст ложное чувство безопасности.
Температурные данные заносят в журнал. По ним можно принять решение о продолжении прогрева, переходе к охлаждению и дальнейшем выдерживании конструкции. Резко отключать тепло только потому, что наступил конец рабочей смены, неправильно: режим определяется состоянием бетона, а не графиком работников.
Для объектов в Беларуси конкретные нормативные требования и частота измерений определяются действующей проектной и нормативной документацией объекта. В любом случае технологическая карта должна задавать целевой температурный режим, места контроля и порядок действий при отклонении температуры.
Самая невыгодная схема зимнего прогрева — активно подавать электрическую энергию в бетон и одновременно выпускать тепло через неутеплённые поверхности. Кабель компенсирует потери, но чем выше эти потери, тем больше мощности и времени потребуется. Ветер дополнительно увеличивает охлаждение открытых поверхностей.
Поэтому открытые части конструкции защищают от влаго- и теплопотерь предусмотренными технологией материалами. Опалубка также участвует в тепловом балансе. Хорошо утеплённый монолит требует меньшей мощности для поддержания того же температурного режима.
Особенно важна верхняя поверхность плиты. После укладки и вибрирования она оказывается открыта окружающему воздуху и может терять тепло значительно быстрее внутренних слоёв. Кабель внутри конструкции не отменяет необходимости правильного ухода за поверхностью.
В этом и состоит инженерная экономия: не повышать бесконечно количество кабеля, а одновременно уменьшать теплопотери. Тогда электрический прогрев работает на твердение бетона, а не на отопление зимнего воздуха вокруг стройки.
В массивном фундаменте значительная часть тепла может сохраняться внутри бетона благодаря большой толщине конструкции и собственной экзотермии цемента. Кабельная схема дополняет этот тепловой баланс. При хорошем утеплении такие конструкции способны вести себя заметно стабильнее тонкостенных элементов.
Плита имеет большую открытую площадь. Даже при относительно большой толщине верхняя поверхность и края активно отдают тепло. Здесь особенно важны равномерная раскладка, защита поверхности и контроль разных зон.
Стена отдаёт тепло через две поверхности опалубки и имеет другую геометрию укладки кабеля. Здесь сложнее физически закрепить секцию так, чтобы шаг сохранился во время бетонирования. То же относится к колоннам, пилонам и густоармированным узлам.
Поэтому копировать раскладку с фундаментной плиты на стену нельзя. Мы сначала анализируем конструкцию, затем выбираем количество секций и трассу. Именно геометрия часто определяет, какие длины КДБС удобнее использовать.
Работа с прогревом бетона объединяет сразу несколько факторов риска: сетевое напряжение, металлическую арматуру, влажную бетонную смесь, временное электроснабжение и интенсивные строительные работы вокруг кабеля. Поэтому бытовой подход “главное, чтобы грело” здесь недопустим.
Экран КДБС должен быть подключён к защитному заземлению. Производитель требует применение защитного прерывателя цепи и подключение системы квалифицированным электриком. Электрический шкаф и соединения должны быть рассчитаны на фактическую нагрузку и условия строительной площадки.
До заливки нужно проверить, что оболочка нигде не повреждена, секции не пересекаются и не пережаты арматурой или крепежом. Нельзя включать неразмотанную секцию даже для короткой проверки. Проверяется сопротивление, а не способность бухты “быстро нагреться”.
После включения зона работы также должна быть организована безопасно. Наличие встроенного нагревательного кабеля отражается в электротехнической документации и маркировке. Это важно и после окончания строительства, потому что кабель остаётся внутри конструкции.
До укладки мы рекомендуем записать марку каждой секции и её исходное омическое сопротивление. Значение сравнивается с паспортным диапазоном конкретного типоразмера. Это даёт базовую точку: известно, что секция была исправна до начала монтажных работ.
После раскладки проверка повторяется. Если сопротивление изменилось или появилась проблема с изоляцией, повреждение можно найти до заливки. Исправлять ошибку на открытом арматурном каркасе намного проще, чем искать кабель внутри готового монолита.
После монтажа производитель требует проверить омическое сопротивление и сопротивление изоляции. Результаты полезно записывать в журнал вместе с номером секции и зоной, которую она греет. Такая документация упрощает пуск и дальнейший контроль.
Параллельно составляется схема раскладки. На ней отмечаются секции, муфты, выводы, линии питания и точки температурного контроля. Хорошая схема превращает временный зимний обогрев из набора кабелей в понятную инженерную систему.
| Ошибка | Чем опасна | Правильный подход |
|---|---|---|
| Покупать кабель без теплотехнического расчёта | Можно получить недостаточную или избыточную мощность | Сначала определить режим выдерживания и теплопотери |
| Использовать саморегулирующуюся ленту как замену КДБС без разрешения производителя | Изделие может быть не рассчитано на замоноличивание | Использовать оборудование согласно паспорту |
| Укладывать нитки ближе 70 мм | Меняется локальный тепловой режим | Соблюдать минимальный шаг 70 мм |
| Пересекать кабель | Возникает локальное сближение нагревателей | Планировать раскладку без пересечений |
| Включать кабель в бухте | Резко ухудшается теплоотдача | Проверять электрические параметры измерительными приборами |
| Не утеплять бетон | Энергия уходит в окружающую среду | Сочетать электрический прогрев с предусмотренной теплоизоляцией |
| Подключать мощные секции через случайную розетку | Перегрузка линии и соединений | Рассчитывать отдельную силовую схему |
| Не заземлять экран | Нарушается электрическая безопасность | Подключать защитный проводник согласно паспорту |
| Не контролировать температуру | Нельзя подтвердить нормальный технологический режим | Вести измерения по технологической карте |
| Не записывать секции и сопротивления | Диагностика становится значительно сложнее | Вести монтажный и температурный журнал |
Хороший зимний прогрев начинается задолго до включения электричества. Когда мощность рассчитана, секции правильно разложены, линии питания готовы, теплоизоляция установлена и определены точки контроля температуры, кабель просто выполняет свою задачу — компенсирует теплопотери и помогает поддерживать условия, необходимые бетону для набора прочности. Попытка заменить расчёт “побольше кабеля” или случайной нагревательной лентой обычно обходится дороже, чем нормальное проектирование.
При низкой температуре реакции гидратации цемента замедляются, а раннее замерзание воды в свежеуложенной смеси нарушает нормальное твердение. Зимняя технология должна обеспечить бетону предусмотренный температурный режим до достижения необходимой прочности.
Для этой задачи предназначен 40КДБС. Это резистивная двухжильная нагревательная секция линейной мощностью 40 Вт/м, рассчитанная на питание 220–240 В и прокладку непосредственно внутри бетона.
Нет. Производитель прямо указывает, что секция предназначена только для прокладки в бетон и не предназначена для открытой установки.
Только если паспорт конкретной ленты прямо предусматривает такой способ установки. Наличие саморегуляции само по себе не означает, что изделие разрешено замоноличивать. Для непосредственного прогрева бетона лучше использовать специализированное решение КДБС.
Понижающий трансформатор для получения рабочего напряжения секции не требуется: КДБС рассчитан на питание 220–240 В. При этом необходимы рассчитанная линия, защитная аппаратура и квалифицированное подключение.
Минимально допустимое расстояние составляет 70 мм. Кабель также не должен пересекаться сам с собой.
Нет. Производитель запрещает подавать питание на неразмотанную секцию даже на короткое время. Исправность проверяют измерением омического сопротивления и сопротивления изоляции.
В технических характеристиках указана минимальная температура монтажа -30 °C. При минимальной температуре нужно соблюдать допустимый радиус изгиба и не подвергать кабель механическим нагрузкам.
Да. Электрический нагрев и теплоизоляция решают разные задачи. Кабель подаёт тепло, а утепление уменьшает его потери. Совместное применение позволяет эффективнее поддерживать требуемый режим.
Сначала рассчитывают необходимую тепловую мощность и схему размещения кабеля, затем подбирают одну или несколько готовых секций. Нельзя выбирать длину только по объёму бетона без учёта геометрии, температуры, утепления и теплопотерь.
Если конструкции имеют разные условия теплоотдачи, так делать нельзя. Производитель отдельно указывает недопустимость использования одной секции для двух и более объектов с различными условиями теплоотдачи.
Да. После монтажа проверяют омическое сопротивление и сопротивление изоляции. Мы также рекомендуем фиксировать исходные значения до укладки и повторять проверку после раскладки, чтобы быстрее выявить монтажное повреждение.
Да. Прогрев является технологическим процессом, поэтому температура контролируется в предусмотренных проектом точках. Режим и частота контроля задаются технологической картой или проектом производства работ и применимыми нормами объекта.
Мощность является одним из исходных параметров, но при выборе защиты учитывают также ток, сечение и способ прокладки линии, условия эксплуатации и требования электрического проекта. Для предварительной оценки можно использовать калькулятор автоматического выключателя, а окончательный подбор должен выполнять квалифицированный специалист.
