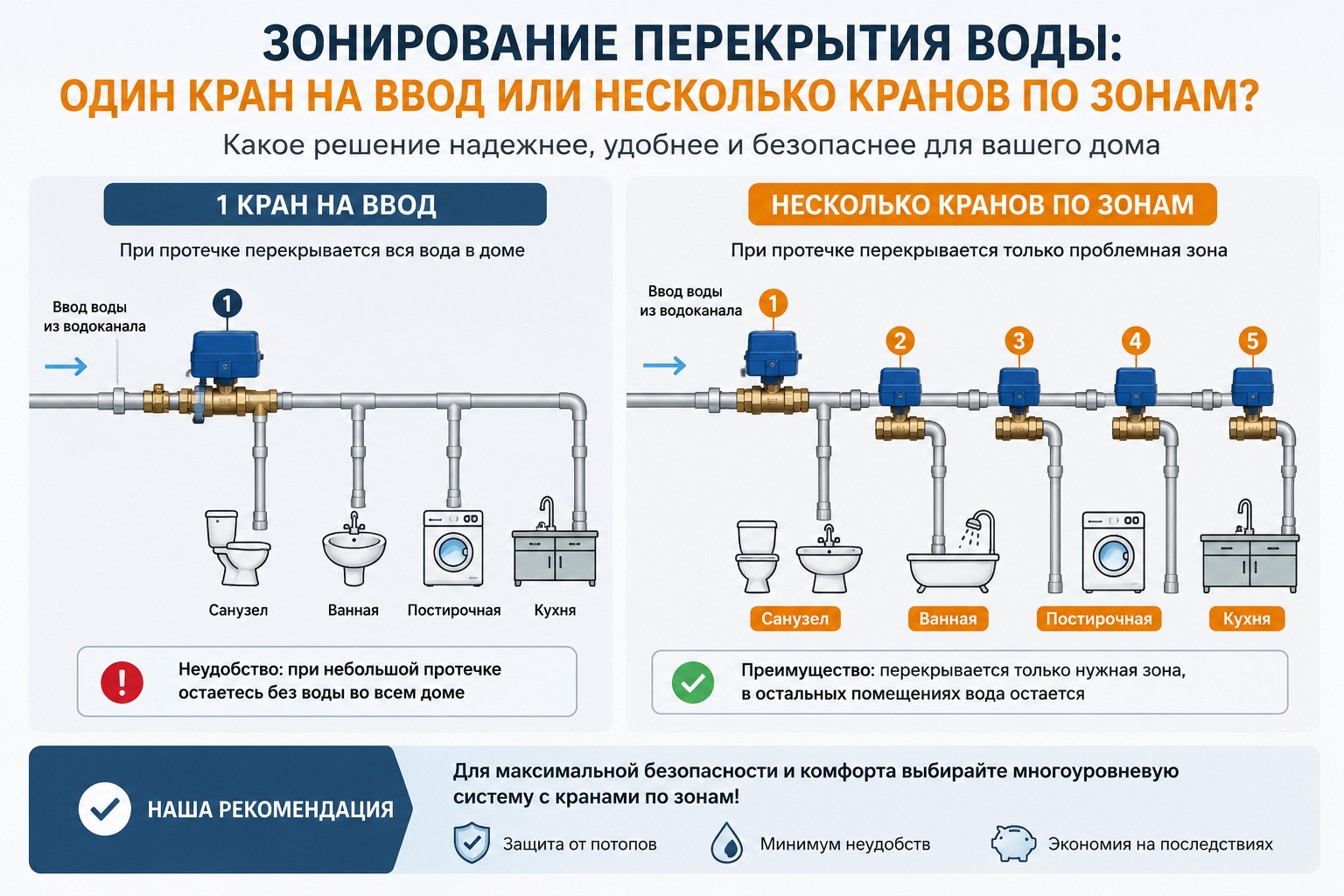

Зонирование перекрытия воды: один кран на ввод или несколько кранов по зонам

Когда клиент выбирает систему защиты от протечек, первая схема почти всегда выглядит одинаково: поставить краны на вводах воды, разложить датчики в мокрых зонах и получить автоматическое перекрытие при аварии. Для многих квартир этого действительно достаточно. Но как только объект становится сложнее, появляется другой вопрос: обязательно ли перекрывать весь дом или квартиру, если протечка произошла только в одной зоне. Именно здесь начинается разговор о зонировании перекрытия воды. И этот разговор уже не про “больше оборудования”, а про то, как уменьшить ущерб и сделать систему умнее в реальной эксплуатации.

Мы в таких проектах всегда начинаем не с количества кранов, а с логики объекта. Базовый принцип очень простой: краны ставят на вводах ХВС и ГВС до разветвления. Для квартиры это обычно стояки или коллектор, для дома — котельная, узел водоподготовки или вводная техническая зона. Это правильная отправная точка, потому что она позволяет быстро прекратить подачу воды целиком и остановить развитие аварии. Но как только заказчик формулирует задачу “не хочу оставаться без воды во всём доме” или “не хочу перекрывать весь объект из-за одной кухни”, мы начинаем рассматривать уже не только вводные краны, но и раздельное управление по веткам.

Ниже разберём, когда одного крана на вводе действительно достаточно, а когда схема с несколькими кранами по зонам даёт заметно более удобный и безопасный результат. Покажем, как мы подходим к кухням, санузлам, бойлерным и котельным, на какие характеристики кранов смотрим в первую очередь и почему зонирование — это не про “усложнить ради усложнения”, а про снижение ущерба и более аккуратное управление водой в доме или на объекте. В качестве опоры используем категории кранов для защиты от протечек и кранов с электроприводом Neptun Bugatti Pro.

Оглавление

• С чего мы начинаем выбор: не с количества кранов, а со схемы воды
• Когда одного крана на вводе действительно достаточно
• Когда зонирование перекрытия воды становится разумным
• Как мы подходим к кухонной зоне
• Когда имеет смысл выделять санузел отдельно
• Почему бойлерная и котельная почти всегда требуют отдельного внимания
• Что реально даёт несколько кранов по зонам
• На какие краны смотреть для такой схемы
• Что важно учесть в проекте до монтажа
• Частые ошибки при зонировании
• FAQ

С чего мы начинаем выбор: не с количества кранов, а со схемы воды

Самая распространённая ошибка — обсуждать число кранов до того, как понятна гидравлическая логика объекта. Мы всегда сначала смотрим, где находятся вводы, как устроена разводка, есть ли коллектор, отдельная кухня, бойлерная, технический шкаф, фильтрация, ветка на полив или отдельные санузлы по этажам. Только после этого вообще имеет смысл говорить, нужен ли один кран на ввод или несколько по зонам. Без такой схемы легко купить “больше железа”, но не получить более умную защиту.

В реальном объекте логика воды важнее, чем логика комнат. Например, кухня и санузел могут находиться рядом, но питаться через разные ветки после коллектора. А бойлерная и постирочная могут быть далеко друг от друга, но зависеть от одного инженерного узла. Поэтому мы советуем смотреть на зонирование не как на “кухня отдельно, ванная отдельно по умолчанию”, а как на способ перекрыть именно ту ветку, которая при аварии должна быть изолирована без лишнего ущерба для остальных зон. Это может совпадать с комнатами, а может и не совпадать.

Для простых объектов базовая логика вполне понятна: краны на вводах ХВС и ГВС до разветвления, датчики в ключевых точках, и система перекрывает всё питание водой при срабатывании. Но если клиент заранее говорит, что не хочет оставлять весь дом или квартиру без воды из-за локальной протечки, значит вопрос зонирования уже актуален. Тогда мы не спорим с базовой схемой, а просто смотрим, как её развить без потери надёжности.

Когда одного крана на вводе действительно достаточно

Есть много объектов, где зонирование просто не нужно. Например, небольшая квартира с одной ванной, одной кухней и простой разводкой после стояка. В такой схеме главный риск — не неудобство от полного перекрытия воды, а сама авария. И если система быстро закрывает вводы, задача решена. Для компактного объекта это даёт максимально понятную и надёжную логику: если где-то вода пошла не туда, система просто прекращает её подачу полностью.

Один кран на вводе или пара кранов на ХВС и ГВС особенно удобны там, где жильё используется как единое пространство и где временное отсутствие воды не создаёт критичного дискомфорта. В таких условиях клиенту обычно важнее простота системы, чем тонкая логика веток. Чем меньше развилок и зависимых узлов, тем меньше пользы от дробления управления. И наоборот, чем проще объект, тем сильнее работает принцип “лучше чётко перекрыть всё, чем долго думать, какую ветку оставить живой”.

Есть и монтажный аргумент. Если разводка простая, а вводы доступны, поставить краны на входе и закрыть весь объект при аварии проще, дешевле и понятнее в обслуживании. В такой конфигурации меньше сценариев, где одна зона остаётся под давлением из-за проектной ошибки. Поэтому мы всегда говорим честно: зонирование — это не обязательный признак “продвинутой” системы, а инструмент, который имеет смысл только там, где объект действительно выигрывает от более тонкого управления.

Когда зонирование перекрытия воды становится разумным

Мы начинаем всерьёз обсуждать зонирование, когда у клиента появляется конкретная эксплуатационная цель: не перекрывать весь дом из-за локальной протечки, не оставлять без воды все санузлы, если авария произошла только на кухне, не “глушить” бойлерную линию и хозяйственную воду из-за одной зоны. Это уже не вопрос эстетики проекта, а вопрос сценариев жизни объекта. Если таких сценариев нет, дробление управления чаще всего не нужно. Если они есть и реально важны, несколько кранов по зонам часто становятся самым здравым решением.

Чаще всего это актуально в трёх случаях. Первый — частный дом с несколькими мокрыми зонами и бойлерной, где полное перекрытие воды заметно влияет на комфорт и работу инженерных узлов. Второй — большая квартира с коллекторной разводкой, где кухня, санузел и технический шкаф уже воспринимаются как разные по риску ветки. Третий — объекты, где есть отдельные помещения с высокой концентрацией оборудования, например котельная, постирочная или кухня с фильтрацией и техникой. В таких случаях один общий кран на вводе по-прежнему полезен, но локальное зонирование позволяет уменьшить масштаб последствий.

Мы стараемся объяснять это без сложной теории. Если протечка произошла под кухонной мойкой, а из-за этого полностью встал весь дом, это надёжно, но не всегда удобно. Если же система умеет отсечь именно кухонную ветку, а санузлы и бойлерная продолжают работать, объект переживает аварию мягче. Но такой результат достигается только при грамотном проекте. Если просто добавить “ещё один кран где-нибудь”, а логика веток не продумана, можно получить лишь иллюзию зонирования.

Как мы подходим к кухонной зоне

Кухня — один из самых частых кандидатов на отдельную ветку перекрытия, особенно в домах и больших квартирах. Причина проста: в ней часто сосредоточены несколько независимых точек риска — мойка, сифон, фильтр питьевой воды, посудомоечная машина, измельчитель, кофемашина с водоподключением, холодильник с льдогенератором. При этом сама кухня может быть удалена от бойлерной, санузлов и коллекторной группы, и её авария не всегда должна оставлять без воды весь объект.

Когда кухня собрана как отдельная или почти отдельная ветка после коллектора, идея выделить её на собственный кран с электроприводом выглядит очень разумно. Это позволяет при срабатывании датчиков или аварии в кухонной базе перекрыть именно кухонный контур, а не весь дом. Такой сценарий особенно нравится клиентам, которые хотят минимизировать ущерб и при этом не устраивать себе “сухой режим” во всём объекте из-за одной точки под мойкой.

Из практики можем сказать, что кухня чаще всего страдает не от “катастрофической” аварии, а от сочетания нескольких мелких и средних рисков. Именно поэтому локальное перекрытие здесь часто полезнее, чем кажется на бумаге. Но это работает только тогда, когда кухонная ветка действительно автономна. Если кухня жёстко завязана на общую линию без возможности аккуратного зонирования, лучше честно оставить её под общим вводным перекрытием, чем строить псевдозону с половинчатым результатом.

Когда имеет смысл выделять санузел отдельно

Санузел как отдельная зона особенно уместен в больших квартирах и домах, где санузлов несколько или где один из них сильно отличается по насыщенности оборудованием. Например, есть гостевой санузел с минимальной сантехникой и основной — с ванной, инсталляцией, гигиеническим душем, мебельной раковиной и скрытыми подводками. В таком случае перекрывать весь дом из-за локальной проблемы именно в этой ветке бывает избыточно.

Мы обычно смотрим на санузел как на самостоятельную зону тогда, когда он питается через коллектор или явно отделённую ветку, а владелец понимает, что удобство эксплуатации ему важно не меньше общей защиты. Если авария происходит в одном санузле, а остальные продолжают работать, объект переносит проблему спокойнее. Но мы не советуем дробить все санузлы до бесконечности без реальной необходимости. Зонирование должно упрощать жизнь, а не превращать систему в слишком сложную схему, которую потом тяжело обслуживать.

Отдельно стоит помнить, что санузел часто объединяет не одну точку риска, а несколько: раковина, бачок, инсталляция, стиральная машина, скрытые подводки, душевая зона. Поэтому решение о выделении такой ветки в отдельное перекрытие мы всегда принимаем вместе с оценкой датчиков и мест установки. Одни только дополнительные краны без плотного и грамотного контроля воды в критических точках не дадут нужного эффекта.

Почему бойлерная и котельная почти всегда требуют отдельного внимания

Бойлерная и котельная — это те зоны, где мы чаще всего советуем думать не “кран на ввод или нет”, а “как вообще грамотно разложить водяные контуры и какие из них должны отсекаться отдельно”. В таких помещениях обычно сосредоточены фильтры, узлы подпитки, коллекторы, бойлер косвенного нагрева, группы безопасности, насосы, рециркуляция и другое оборудование. В одном из уже подготовленных материалов для сайта мы отдельно отмечали, что один датчик по центру в котельной почти всегда слабое решение, а сами точки контроля нужно раскладывать по узлам — у подпитки, фильтров, бойлера, рециркуляции и коллектора. Та же логика относится и к кранам.

Когда клиент говорит: “не хочу, чтобы из-за проблемы в бойлерной остался без воды весь дом”, это типичный сигнал к зонированию. В ряде проектов бойлерная линия и хозяйственные контуры действительно можно выделить так, чтобы локальная авария не останавливала весь объект. Особенно это актуально там, где в доме несколько санузлов, кухня и отдельная хозяйственная зона. Но мы всегда оговариваем, что такие схемы требуют аккуратного проектирования. Бойлерная — не место для импровизации, и решение о том, что именно отсекать отдельно, должно приниматься с пониманием общей гидравлики объекта.

Зато в правильно собранной системе именно бойлерная даёт один из самых ощутимых эффектов от зонирования. Клиент получает не только защиту от протечки, но и более управляемую эксплуатацию: авария локализуется в инженерной зоне, а жизнь в доме не превращается в полный водяной стоп. С точки зрения реального комфорта и минимизации ущерба это один из самых сильных аргументов в пользу нескольких кранов по веткам.

Что реально даёт несколько кранов по зонам

Главный плюс зонирования — снижение масштаба последствий. Если система умеет перекрывать только ту ветку, где произошла проблема, объект теряет меньше функциональности. Кухня может встать, но санузел и бойлерная продолжат работать. Один санузел отключится, но остальная вода в доме сохранится. Бойлерная уйдёт в аварийный режим, но жилая часть объекта не останется без воды полностью. Для многих клиентов именно это и есть ответ на вопрос “как сделать умнее”.

Второй плюс — более аккуратная диагностика. Когда авария привязана к конкретной зоне, проще понять, где искать проблему и что именно обслуживать. Это особенно важно в больших домах и объектах со сложной разводкой, где общее перекрытие воды даёт безопасность, но не всегда даёт ясность по месту неисправности. Зонированная система сама по себе не выполняет диагностику за инженера, но делает последствия и реакцию более адресными.

Третий плюс — возможность гибче подойти к разным режимам эксплуатации. Например, оставить в работе жизненно важные ветки, когда менее критичные зоны отключены. Но сразу скажем честно: такой эффект стоит своих проектных усилий только на тех объектах, где он действительно нужен. В небольшой квартире с одной ванной и одной кухней выгода может оказаться минимальной. А вот в доме, котельной или сложной квартире с коллекторной разводкой — уже очень ощутимой.

На какие краны смотреть для такой схемы

Для зонирования мы всегда смотрим не только на сам факт наличия электропривода, но и на характеристики крана. В категории Neptun Bugatti Pro указаны питание ~220 В; 50 Гц, время закрытия 21 секунда, крутящий момент 9 Н·м, нормативное давление до 40 бар, рабочая температура среды до 120 °C, степень защиты IP64 и ресурс не менее 100 000 циклов. Также эти краны подходят не только для систем контроля протечки воды, но и для других инженерных задач, где требуется автоматически регулируемая подача холодной и горячей воды.

Если проект требует более технического запаса по материалу, в общей категории кранов представлены и Neptun Profi из нержавеющей стали 220 В. У них также указаны время закрытия 21 секунда, давление до 40 бар, температура среды до 120 °C, ресурс не менее 100 000 циклов, степень защиты IP64 и материал корпуса и шара AISI304. В реальном проекте выбор между Bugatti Pro и Profi мы делаем уже после того, как понятна зона, её диаметр, среда и монтажные условия.

Отдельно полезно, что у Bugatti Pro предусмотрены ручное управление и индикация состояния крана. В объектах с несколькими зонами это важно не только при аварии, но и в сервисе. Чем больше веток вы выделяете отдельно, тем важнее, чтобы их было удобно обслуживать и понимать по месту. Именно поэтому при зонировании мы всегда смотрим не только на схему автоматики, но и на то, насколько кран будет удобен для монтажника и для дальнейшей эксплуатации.

Что важно учесть в проекте до монтажа

Первое, что мы рекомендуем проверить, — действительно ли ветки можно логично разделить. Иногда клиент хочет “кухню отдельно, санузел отдельно”, но разводка сделана так, что это разделение потребует сложной переделки и даст сомнительный результат. Тогда честнее либо оставить общую схему, либо сразу пересмотреть гидравлику на стадии проекта. Второе — не забыть, что датчики и краны должны работать вместе. Если зона перекрывается отдельно, но датчики в ней лежат не на пути естественного стекания воды, локализация аварии будет условной.

Третье — заранее подумать об обслуживании. Чем больше у вас зон, тем важнее маркировка веток, понятность схемы и доступ к крановым узлам. Система должна быть не только умной в момент аварии, но и понятной для людей, которые будут её эксплуатировать и проверять. Мы считаем это одним из самых недооценённых пунктов: краны поставили, датчики разложили, а дальше никто уже не помнит, какая ветка что перекрывает.

И четвёртое — не пытаться дробить объект сильнее, чем этого требует жизнь. Если каждая зона становится слишком маленькой и логика превращается в набор исключений, проект начинает работать уже не на удобство, а против него. Хорошее зонирование — это когда клиент получает заметный выигрыш в управляемости и уменьшении ущерба, а не просто большую схему с множеством кранов ради самой схемы.

Частые ошибки при зонировании

Первая ошибка — ставить краны после сложной разводки, фильтров или ответвлений так, что часть зоны формально остаётся под давлением. В контексте зонирования это особенно критично, потому что клиент уверен, что делит объект на управляемые зоны, а по факту получает только частичное перекрытие. Вторая ошибка — пытаться зонировать объект без привязки к реальным сценариям эксплуатации. То есть выделять отдельные ветки не потому, что это снижает ущерб и сохраняет работу других зон, а потому что “так технологичнее выглядит”.

Третья ошибка — забывать про бойлерную и технические узлы, оставляя их под общей логикой только потому, что клиент думает в категориях жилых комнат. Четвёртая — поставить несколько кранов, но оставить минимальный и случайный набор датчиков. Тогда локальное перекрытие существует, но само обнаружение воды остаётся слабым звеном. Пятая — не думать о сервисе. Когда у вас один общий кран на вводе, схема понятна почти всем. Когда зон несколько, без нормального проектного описания и маркировки система быстро становится неудобной в реальной эксплуатации.

И наконец, шестая ошибка — пытаться решить неудобство объекта только автоматикой, не пересматривая саму разводку. Иногда самый разумный путь — не усложнять защиту, а сначала упростить гидравлическую логику объекта. Мы считаем это зрелым подходом: система должна следовать за хорошим проектом, а не скрывать его слабые места.

FAQ

Всегда ли нужно ставить несколько кранов по зонам?

Нет. Для компактной квартиры с простой разводкой чаще всего достаточно кранов на вводах ХВС и ГВС до разветвления. Зонирование имеет смысл тогда, когда оно действительно уменьшает ущерб и делает эксплуатацию удобнее.

Где краны ставить в базовой схеме?

На вводах ХВС и ГВС до разветвления: в квартире — у стояков или коллектора, в доме — в котельной или узле водоподготовки. Это базовый и наиболее понятный каркас защиты.

Когда кухня заслуживает отдельный кран?

Когда она питается через отдельную ветку и в ней сосредоточено много рисков: мойка, фильтр, посудомойка, кофемашина, техника с водоподключением. В таком случае локальное перекрытие кухни часто даёт заметный выигрыш по удобству.

Стоит ли выделять бойлерную отдельно?

Очень часто — да. Бойлерная и котельная содержат много инженерных узлов и могут стать самостоятельной зоной риска. При правильной разводке отдельное перекрытие здесь обычно оправдано.

Чем Bugatti Pro хорош для таких схем?

У этих кранов указаны время закрытия 21 секунда, давление до 40 бар, температура среды до 120 °C, IP64, ресурс не менее 100 000 циклов и возможность ручного управления. Это делает их пригодными для систем контроля протечки воды и других инженерных сценариев.

Можно ли вообще не зонировать, а просто поставить больше датчиков?

Можно, если для объекта важнее простота, чем выборочное сохранение воды в отдельных ветках. Но если задача именно в том, чтобы локализовать аварию и не перекрывать всё целиком, одного усиления датчиками обычно недостаточно.

Что важнее для умной системы: краны или датчики?

Они работают вместе. Краны отвечают за перекрытие, а датчики — за своевременное обнаружение воды в нужной зоне. Без правильной раскладки датчиков даже самое хорошее зонирование не даст нужного эффекта.
