Допустимое давление для греющего кабеля в напорных трубопроводах: технические границы применения

Использование греющего кабеля в напорных системах (трубопроводы, шланги) требует строгого соблюдения параметров давления, определяющих надежность и долговечность системы. Критическое ограничение: максимум 5 атм (0.5 МПа) — стандартное давление в водосточных системах зданий и слабонапорных коммуникациях. Применение кабеля в условиях, превышающих этот порог, сопряжено с рисками преждевременного выхода из строя.

Физические риски при повышенном давлении

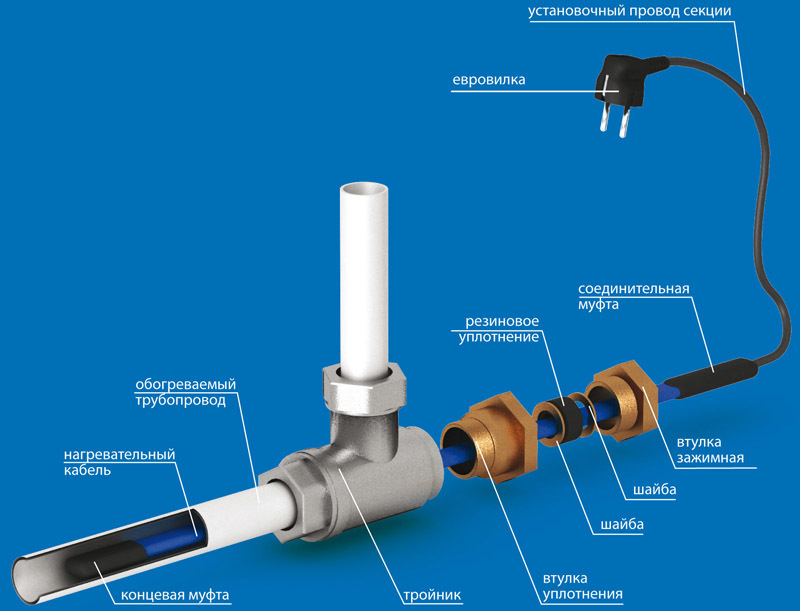

1. Повреждение концевой муфты. Герметизирующая муфта — самое уязвимое место кабеля. При давлении >5 атм вода проникает через микротрещины в изоляции, вызывая:

   • Коррозию токоведущих жил,

   • Замыкание между проводами,

   • Потерю сопротивления изоляции (падение ниже 20 МОм по ГОСТ Р 50571.16).

2. Деформация защитных оболочек. Полимерные материалы (PVC, PEX) под постоянным напором теряют эластичность. Это провоцирует расслоение изоляции и оголение нагревательной матрицы.

Почему 5 атм — безопасный предел?

• Испытательная нагрузка производителей: Сертификационные тесты кабелей (например, Теплолюкс Freezstop) проводятся при 5 атм в течение 500 часов.
• Реальные условия эксплуатации: Водосточные трубы, дренажные системы, поливочные шланги работают в диапазоне 1–4 атм.
• Запас прочности: Инженерный коэффициент 1.25 (рабочее давление × 1.25 = 6.25 атм) обеспечивает аварийную устойчивость без деформаций.

Решение для высоконапорных систем (более 5 атм)

Если обогрев необходим для трубопроводов с давлением 6–16 атм (скважинные насосы, пожарные магистрали), применяются специализированные решения:

1. Кабель в нержавеющей оплетке (тип Теплолюкс Industrial Armored):

   • Защитная оболочка из AISI 304 (толщина 0.8 мм) выдерживает до 25 атм.

   • Термостойкость муфт: -60°C до +250°C.

2. Наружный монтаж с теплообменной пастой:

   • Кабель фиксируется на поверхности трубы алюминиевым скотчем,

   • Прослойка из термопасты (коэффициент теплопроводности ≥ 3 Вт/м·К) компенсирует потери КПД.

Критерии выбора кабеля для напорных систем

• Класс защиты IP68 — обязателен для погружного или контактного монтажа с водой.
• Радиус изгиба ≥ 6d (где d — диаметр кабеля) — предотвращает заломы при обводе арматуры.
• Терморегулятор с датчиком протечки — отключает питание при нарушении герметичности.

Важно! Для систем с давлением >5 атм монтаж греющего кабеля внутрь трубы запрещен DIN VDE 0298-4. Допустим только наружный способ установки.

Заключение

Греющий кабель — эффективное решение против замерзания напорных трубопроводов, но его применение ограничено 5 атм для внутреннего монтажа. Превышение этого параметра сокращает срок службы на 30–70% из-за разрушения концевой муфты. Для высоконапорных систем используйте кабели в металлической оплетке с наружной установкой. Продукция Теплолюкс, сертифицированная по ГОСТ 30852.13, гарантирует безопасную эксплуатацию в заявленных пределах давления при условии соблюдения регламента монтажа.
