Как проверить теплый пол мультиметром?

Проверка теплого пола мультиметром — это важный шаг для диагностики и контроля его работоспособности. Основные параметры, которые можно измерить мультиметром, — это сопротивление нагревательного кабеля и целостность цепи. Вот как это сделать.

Что вам понадобится

Мультиметр (цифровой или аналоговый).
Пара значений для сопротивления нагревательного кабеля (обычно указаны в паспорте или инструкции к теплому полу).

Порядок проверки

Отключите питание. Перед началом любых измерений обязательно отключите теплый пол от сети, чтобы избежать удара током.
Подготовка к измерению.

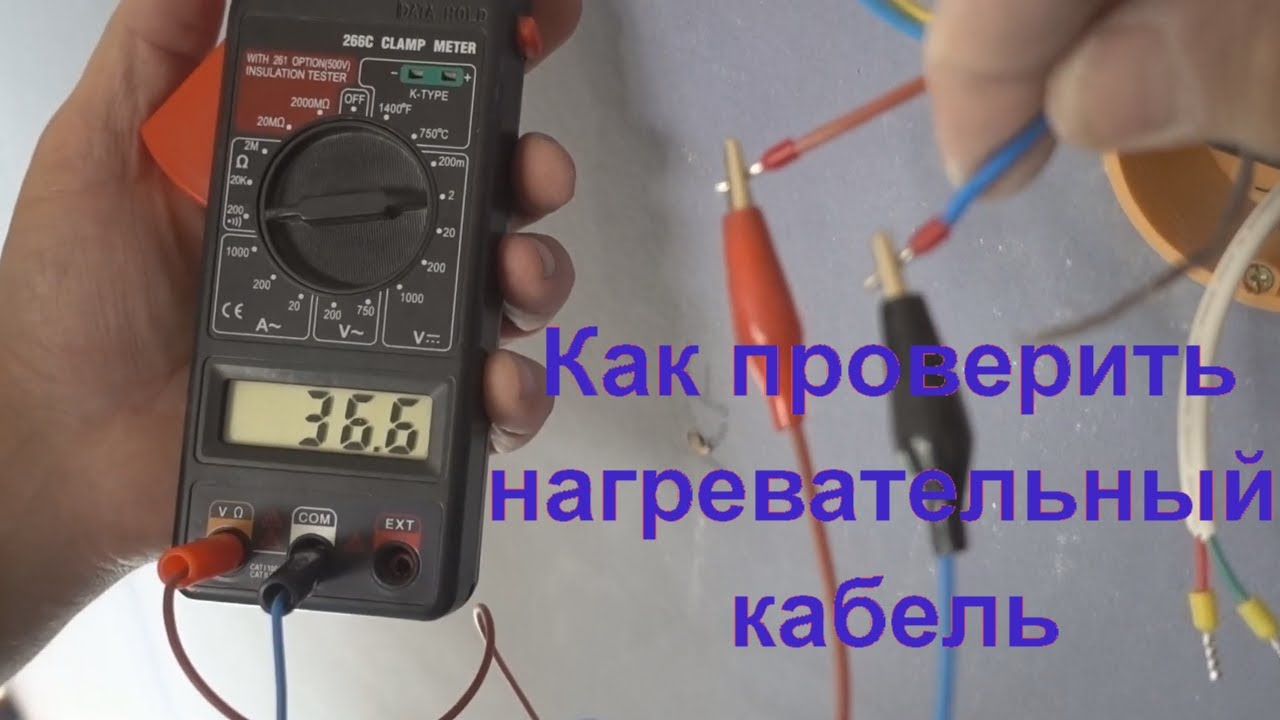

- Установите мультиметр в режим измерения сопротивления (Ом).
- Найдите провода, идущие от нагревательного кабеля к терморегулятору или распределительной коробке.
Измерение сопротивления.
- Подключите щупы мультиметра к двум проводам нагревательного кабеля (фазе и нулю).
- Запишите показания мультиметра.
Сравнение с нормативным значением.
- Найдите паспортное значение сопротивления для вашего теплого пола (обычно оно указано в инструкции или на упаковке).
- Сравните измеренное значение с нормативным. Допустимое отклонение может составлять примерно 5-10% от указанного значения.
Примеры.
- Если паспортное значение 100 Ом, то показание мультиметра в пределах 90-110 Ом будет нормальным.
Проверка целостности экрана (экранирующей оплетки).
- Переключите мультиметр в режим прозвонки (обычно обозначен значком диода или звуковой волны).
- Подключите один щуп мультиметра к экрану (оплетке), а другой — к проводнику нагревательного кабеля (фаза или ноль).
- Мультиметр не должен издавать звук. Если звуковой сигнал есть, это означает, что экран поврежден и происходит короткое замыкание на землю.
Проверка целостности термодатчика (если установлен).
- Подключите щупы мультиметра к выводам термодатчика.
- Сравните полученное значение сопротивления с паспортным. Отклонение должно быть минимальным.

Интерпретация результатов

Если сопротивление в норме. Нагревательный кабель работает исправно.
Если сопротивление сильно отличается. Возможны повреждения или износ кабеля. Необходимо провести более детальную диагностику или обратиться к специалисту.
Если мультиметр показывает "обрыв" или очень низкое сопротивление. Это может свидетельствовать о разрыве цепи или коротком замыкании.

Проверка теплого пола мультиметром позволяет оценить его текущее состояние и выявить возможные неисправности. Если вы не уверены в правильности измерений или есть подозрения на неисправность, лучше обратиться к профессиональному электрику.
